概述

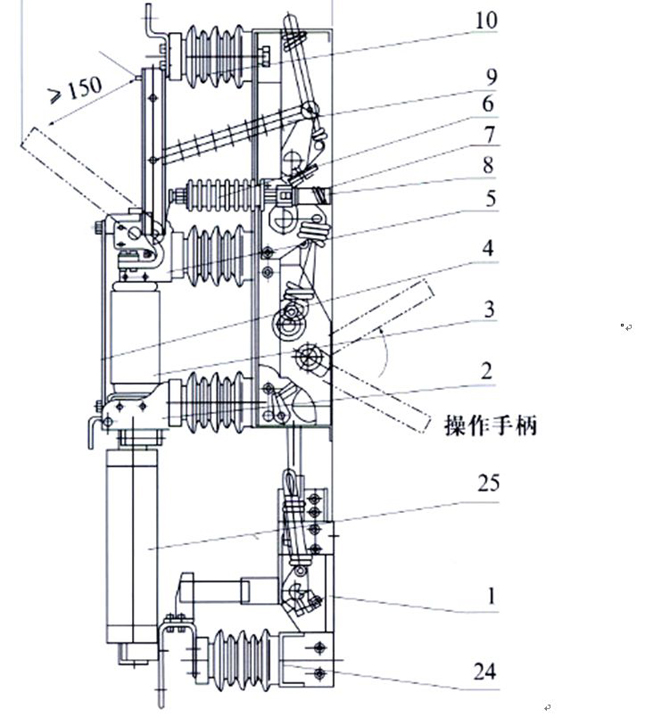

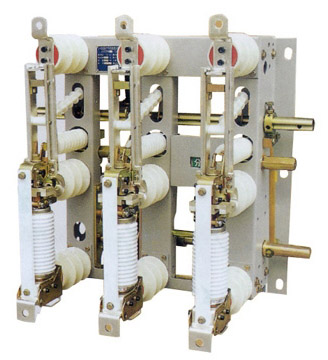

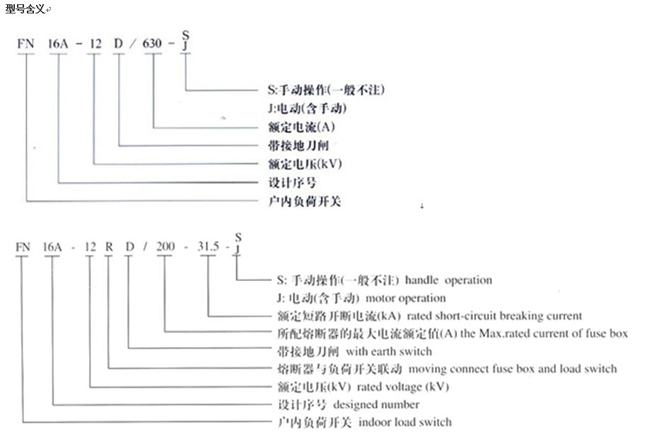

　　FN16A-12D/630型户内交流高压真空负荷开关及FN16A-12RD/200-31.5型负荷开关-熔断器组合电器是我厂自行设计研制而成的.性能达到GB3804-90《3-63KV交流高压负荷开关》和IEC420《交流高压负荷开关-熔断器组合电器》（1990年版）国际标准及国家标准（报批稿）的要求。具有体积小、外形美观、安装灵活、操作力小、开断安全可靠、电寿命长、可频繁每操作、开断转移电流大、基本不需要维护，有明显的各里断口且具有手、电动二用功能，可实现远距离控制等优点。负荷开关-熔断器组合电器还具有保护变压器过载，防止设备缺相运行的功能。

主要用途

　　FN16A-12D/630型负荷开关和FN16A-12RD/200-31.5型组合电器适用交流50Hz，额定电压6-10KV的网络中。FN16A-12D/630可开断负荷电流，FN16A-12RD/200-31.5可开断负荷电流，过载电流和短路电流，特别适用于无油化，不检修及频繁操作要求的场所。本产品可配用CS6-Ⅰ型操作机构，也可在开关上直接操作，不必另附操作机构。选用FN16A-12D/12-J型开关可同时实现电动和手动操作。

使用环境条件

A 、周围空气温度：上限+40^oC ;
　　　　　　　　　下限-25 ^oC
b 、相对湿度：月平均值不大于90%；
　　　　　　　日平均值不大于95%
c 、海拔不超过：1000m；
d 、周围无腐蚀或可燃性气体等明显污染；
e 、无经常性的剧烈震动。

技术数据

1.FN16A-12D/630型负荷开关-熔断器组合电器组合电器的技术参数见表1：

序号	项目	单位	参数
1	额定电压及最高工作电压	KV	12
2	额定频率	Hz	50
3	额定电流	A	630
4	额定有功负载开断电流	A	630
5	额定闭环开断电流	A	630
6	5%额定有功负载断电流	A	31.5
7	额定电缆充电开断电流	A	10
8	额定电容开断电流	A	400
9	额定空载变压器开断电流		1600VA变压器空载电流
10	1min 工频耐受电压（有效值）对地、相间、真空断口/隔离断口	KV	42/48
11	全波雷电冲击耐受电压（峰值）对地、相间、真空断口/隔离断口	KV	75/85
12	额定短时耐受电流（热稳定）	KVIS	20/3
13	额定峰值耐受电流（动稳定）	KV	50
14	额定短路关合电流	KV	50
15	额定电流开断次数	次	10000
16	机械寿命	次	10000
17	触头允许磨损累计厚度	mm	3
18	分合盏操作力距（力）		120（240）
19	额定分闸操作电压/电流	V/A	～220/0.5
20	额定分闸操作电压/电流	V/A	～220/3

2.FN16A-12RD/200-31.5负荷开关-熔断器组合电流的技术参数见表2：

序号	项目	单位	参数
1	额定电压及最高工作电压	KV	12
2	额定频率	Hz	50
3	熔断器******额定电流	A	200
4	额定转移电流	A	3150
5	熔断管触发开关的分闸时间	ms	31₀⁺⁵
6	额定短路开断电流（预期有效值）	KA	31.5
7	额定短路开断关合电流（预期峰值）	KA	80
8	1min工频耐受电压（有效值）对地、相间、真空断口/隔离断口	KV	42/48
9	雷电冲击耐受电压（峰值）对地、相间、真空断口/隔离断口	KV	75/85
10	熔断器撞击输出能量	J	2-5

3.隔离开关装配技术参数见表3：

序号	项目	单位	参数
1	三相刚合位置不同期	mm	≤3
2	各相刚合位置偏斜	mm	≤2
3	触刀正压力	N	200±20
4	触刀最后分离点到静触头最小距离	mm	≥
5	静触头与上支架间主回路电阻	υΩ	≤100

4.FN16A/12RD/200-31.5型组合电器的配熔断器的技术阐述见表4.

型号	额定电压	熔断器额定电流	额定开断电流	熔体额定电流
SDLAJ,XRNT□	12	40	50	6.3，10，16，20，25，31.5，40
SDLAJ,XRNT□		100		50，63，71，80，100
SDLAJ,XRNT□		125		125
德国SIBA公司	12	200	40	160，200

5.真空灭弧室装配调整的技术参数见表5：

序号	项目	单位	参数
1	触头开距	Mm	≤8⁺¹₀
2	超行程（表现在超行程弹簧上）	mm	≤5⁺¹₀
3	平均合闸速度	m/s	06±0.2
4	平均分闸速度	m/s	1±0.2
5	三相触头分、合闸不同期性	ms	≤2
6	触头合闸弹跳时间	ms	≤2
7	带电体之间及相对地距离	mm	≥125
8	上，下支架间主回路电阻	υΩ	≤60

6.接地开关的技术参数见表6：

序号	项目	单位	参数
1	触头压力	N	200±200
2	接触面积		应大于视在面积的2/3
3	三相刚合位置不同期	mm	≤3
4	各相刚合位置偏斜	mm	≤1.5
5	关合速度	m/s	≥2.5
